6、校準條件
6.1 環境條件
環境溫度：( 15～35)℃;
相對濕度：不大于85%。
無影響箱式爐正常校準的外磁場,周?chē)鸁o(wú)強烈振動、無強烈氣流直接吹到爐體上、無高濃度粉塵及腐蝕性物質。
如果校準用儀器設備規定了正常使用的環境條件，應符合其規定。
6.2 測量標準及其他設備
測量標準及其他設備見表2。
7、校準項目和校準方法
7.1校準項目
外觀檢查、爐溫均勻度、爐溫穩定度、爐溫偏差及爐內最大溫差。7.2外觀檢查
箱式爐的外形結構應完好,標牌內容(名稱﹑規格型號﹑使用溫度范圍、制造廠及出廠編號)應齊全,所配溫控器的外形結構應完好,說明功能的文字符號﹑數字和物理量代號等應符合相應的標準,控溫系統應工作正常。
用目測的方法進行檢查。接通電源,檢查箱式爐各部分的運行情況是否正常。7.3校準方法
爐溫均勻度﹑爐溫穩定度﹑爐溫偏差和爐內最大溫差可以同時進行校準。7.3.1標稱溫度的選擇
根據客戶要求選擇實際的常用溫度,也可選擇箱式爐的最低工作溫度和最高工作溫度。
7.3.2測溫區的選擇
a）如果箱式爐以“工作區尺寸”作為設計參數,測溫區即為生產廠或客戶提供的工作區尺寸;

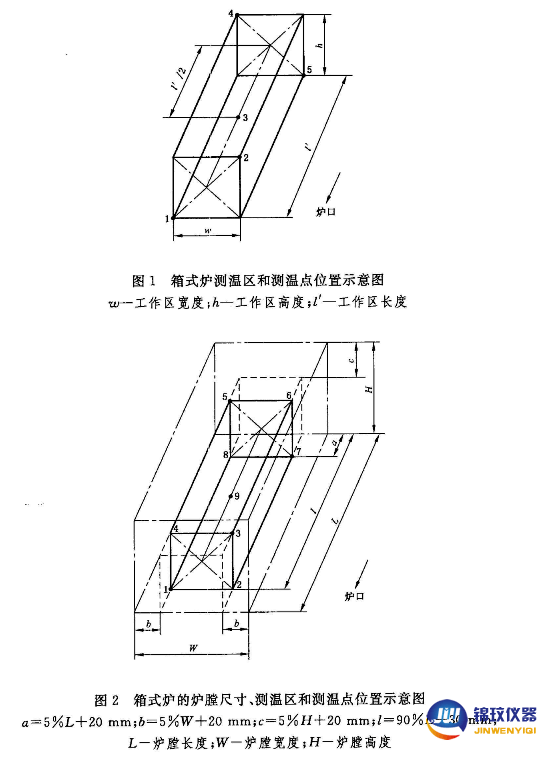

b)如果箱式爐以“爐膛尺寸”作為設計參數,測溫區可參照?qǐng)D⒉(實線部分)所示長方體。
7.3.3測溫點的布置
a）容積不大于0.15 m3箱式爐測溫點的布置
根據箱式爐測溫區的尺寸,設計測溫架(可用耐高溫合金材料)的大小和形狀﹐確定5個測溫點。將5個測溫點分別置于測溫區的中心點(作為監控點)和前下左、前上右及后上左、后下右四個端角上(如圖1:1.2、3、4、5點)。
注:中心點是指測溫區的幾何中心。
b）容積大于0.15 m3箱式爐測溫點的布置
根據箱式爐測溫區的尺寸,設計測溫架的大小和形狀,確定9個測溫點。將8個測溫點分別置于測溫區的八個端角上(如圖2:1、2、3,4,5,6、7,8點),另一個測溫點(作為監控點)置于距控溫?zé)犭娕紲y(cè)量端延伸方向不超過150 mm處的測溫區內(如圖2:9點)。
