生物質炭對重金屬Cu形態的影響
分別添加不同施用量的350℃、450℃、550℃、650℃、750℃ 5個溫度下制備的生物質炭后，經過不同的試驗時間其對土壤中重金屬Cu形態分布的影響見圖7-4。從圖7-4中可以看出，空白對照組（CK）中的重金屬Cu主要以殘渣態存在，達到了81.6%，其次以還原態、氧化態和弱酸提取態存在，分別為11.2%、4.89%和2.27%。添加各溫度下馬弗爐制備的生物質炭30d后發現，重金屬Cu的形態分布有所變化。當各溫度下的生物質炭施用量均為1%時，添加350℃下的生物質炭，發現重金屬Cu的弱酸提取態向氧化態轉變，但轉化率變化不大，氧化態含量只升高了1.39%；添加450℃下的生物質炭時還原態和氧化態Cu含量均有所增加；添加550℃、650℃、750℃下的生物質炭發現主要差異在氧化態Cu含量，即鐵錳氧化物含量增多，弱酸態和還原態Cu含量變化不大；添加750℃下的生物質碳時氧化態Cu含量增加較明顯，增加了8.05%。當添加各溫度下的生物質炭量為5%時，與施用量1%相比，弱酸提取態和還原態均向氧化態轉變，且隨著制備溫度的升高氧化態Cu含量逐漸升高，還原態Cu含量相對降低一些，說明5%的施用量比1%施用量的處理效果好。

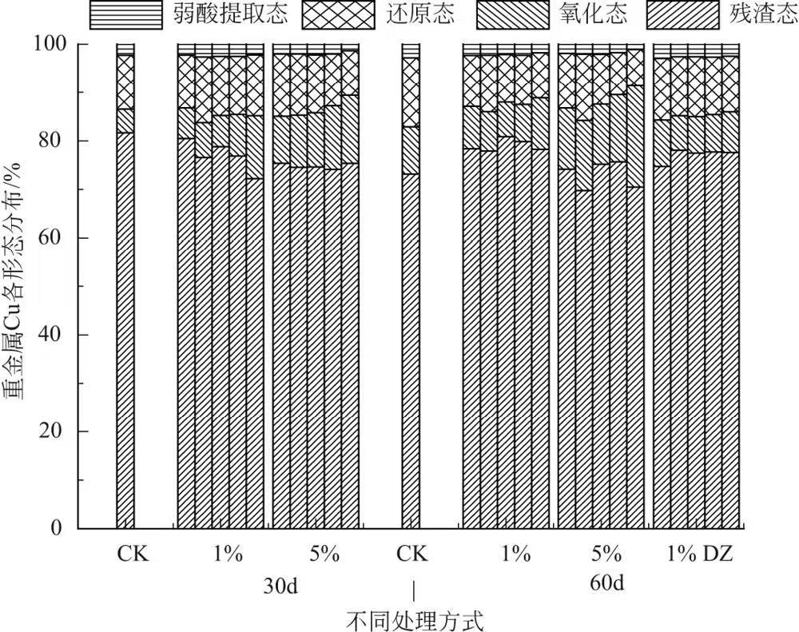

圖7-4 分別添加5個溫度下的生物質炭后重金屬Cu的形態分布
圖中CK表示未添加生物質炭的空白對照；1%、5%表示馬弗爐制備的生物
質炭添加量；1% DZ表示添加1%電阻爐制備的不同溫度下的生物質炭，下同
添加各溫度下馬弗爐制備的生物質炭60d后，從圖7-4可以看出生物質炭施用量為1%時，相對于60d下測定的未添加生物質炭的空白對照組（CK）中重金屬Cu各形態含量，還原態Cu含量均降低，殘渣態Cu含量均升高，但隨著制備溫度的升高，各形態含量變化無規律性。750℃制備的生物質炭使還原態Cu含量降低最大，降低了5.02%。此外，各個溫度下的生物質炭均使殘渣態Cu含量升高，其升高趨勢表現為550℃>650℃>750℃>350℃>450℃。當生物質炭施用量為5%時，各形態含量變化較明顯，還原態Cu含量降低，氧化態Cu含量升高。添加各溫度下馬弗爐制備的生物質炭后還原態Cu含量降低趨勢主要表現為750℃>650℃>550℃>350℃>450℃，最高降低7.79%；氧化態Cu含量升高趨勢表現為750℃>650℃>450℃>350℃>550℃，最高升高了11.15%。結果表明，5%的施用量比1%施用量的處理效果更好，且生物質炭對土壤作用時間延長也會促進重金屬的形態改變。
添加電阻爐在5種溫度條件下制備的生物質炭后，還原態Cu含量降低，殘渣態Cu含量升高，但這種幅度變化不大。與同等條件下施用量1%，施用時間60d，馬弗爐制備的生物質炭相比，沒有顯示出更好的效果。
